射频接插件

  • RF射频接插件解决方案

    国内专业RF射频接插件厂商,为您提供一站式RF射频接插件产品解决方案,您的任何产品需求,我们均可为您实现定制化设计与技术支持。所有射频接插件产品具备已改进的无源交调 (PIM) 和回波损耗性能、节省空间、易于安装、可定制的设计等优点。

    关于我们联系我们
  • 乘风破浪的射频接插件

    仁昊射频接插件产品专注于通信、汽车、商业运输、工业和航空领域的无线应用。我们的产品组合包括标准和定制的射频接插件、电缆组件和混合解决方案,专为在严苛环境中提供坚固性能,同时保持低插入损耗、出色的 VSWR 和其他电气和机械性能特性。

    关于我们联系我们

RF接插件即射频同轴接插件,是一种装接在电缆上或安装在仪器上的一种元件,用于传输线电气连接或分离,是同轴传输系统不可缺少的关键元件。同其它电子元件相比,RF接插件的发展史较短。1930年出现的UHF接插件是最早的RF接插件。到了二次世界大战期间,战争需求致使雷达、电台和微波通信领域发展,产生了N、C、BNC、TNC、等中型系列,1958年后又出现了SMA、SMB、SMC等小型化产品。直到1964年美国工防标准MIL-C-39012《射频同轴接插件总规范》出台,RF接插件正式开始向标准化、系列化、通用化方向发展。

仁昊伟业科技生产的高性能RF同轴射频接插件产品符合GB11316-89、IEC169、MIL-C-31012等国内外通用标准,品种规格齐全,工厂批发价格,广泛用于汽车,消费电子,仪器设备、电信、安防和医疗等行业。

公司简介

圳市仁昊伟业科技电子有限公司,公司拥有3000多平米的厂房和装备精良的生产车间,整机自动生产线数条,员工几百人。专业研发、生产、销售BNC,TNC,N头,UHF,F头,PAL,RCA,SOLDERLESS,FME,SMA,SMB,SSMB,SMZ(BT43),MCX,MMCX,DIN1.6-5.6和1.0-2.3等RF射频同轴系列的接插件、线材转接头等产品。

仁昊伟业科(RENHOTEC)自成立以来,一直坚持专业化的原则,全力为客户提供更高品质的产品和更有竞争力的价格。公司拥有专业化的金属和塑料模具的开发和设计、精密高速冲压成型、精密压铸成型、锌合金铝合金压铸及精密塑胶注射成型生产能力;以及经验丰富的自动化装配技术研发和管理团队的支持。

近70%的产品销往世界各地,出口至40多个国家和地区。为了追求产品的完美品质,我们通过了ISO9001认证,所有产品都能达到RoHS 和 REACH标准的要求。多年的发展为公司打下坚实的基础,因此我们更加强调规范化管理和高质量的生产以满足市场的需求。我们的质量方针:创新和发展,持续改进产品,客户满意是我们最大的追求。

公司生产基地

接插件生产线
接插件生产线

生产设备

生产设备

接插件组装产线

包装出货

13

接插件行业经验

100+

专业生产技术团队

1

品质保证

ISO 9001

质量体系认证厂家

7*24 小时

专业技术及售后服务

射频系列视频展示

在线留言

This contact form is deactivated because you refused to accept Google reCaptcha service which is necessary to validate any messages sent by the form.

联系我们

关于RF射频接插件产品和服务,您有任何需求与疑问,可随时与我们进行联系。免费咨询热线:400-6263-698,专业射频工程师为您答疑解惑。

联系地址
广东省东莞市虎门镇路
东村新园北5路5号

联系方式
邮箱:sale@renhotec.com
座机:0769-81100186
手机:13925799591

营业时间:
周一至周五:8:30-18:00
周六:9:00-18:00
周日:休息

射频接插件最新资讯

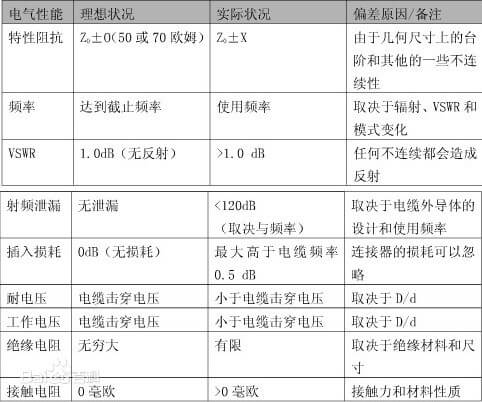

射频接插件电气性能

实际的电性能取决于电缆的性能、电缆的接触、接插件的几何尺寸、内导体的接触等等。同轴线的最大频率必须是传输线中最薄弱的元件的最大使用频率,因为它取决于所有元件而不是某个元件。举个例子,某个射频接插件的使用频率是10GHZ,与它相连接的电缆的使用频率是5GHZ,此组件的最大使用频率是5GHZ。所有因素的综合决定了整个传输线的使用频率。

射频接插件机械性能

制造过程中的各种元件的加工方法决定了射频接插件的机械性能和电气性能。在考虑机械性能的同时也要考虑到生产的数量和规模。研究特定性能达不到要求的原因是十分重要的,这种分析有助于避免下一次错误的发生。另一方面,射频接插件越小,制造越困难,制造成本越高,精度和误差越差。以后的工业应用之中对,小型,优异,便宜的电子元件的需求还会越来越大。

射频接插件主要规格

阻抗:几乎所有的射频接插件和电缆被标准化为50Ω的阻抗。唯一的例外普遍是75Ω系统通常用于有线电视安装。它也是重要的射频同轴电缆接插件具有相匹配的电缆的特性阻抗。如果不是这样,一个不连续性被引入和损失可能导致。

VSWR(电压驻波比):在理想情况下应该是团结,良好的设计和实施能保持VSWR低于1.2在感兴趣的范围内。

频率范围:现在大多数射频工作是在1至10GHz的范围,因此,接插件必须在这个区域的低损失。对于10 GHz以上的情况下 – 有很多工作,现在在10至40 GHz范围内的事情的 – 有其中选择较新的接插件。他们是昂贵的,因为是电缆本身。

插入损耗:这是在感兴趣的频率范围内的接插件损耗。损失通常在0.1和0.3分贝。定如何临界每瓦(或分数瓦)是在大多数设计中,即使是这样的小的损失,必须最小化,计入链路损耗预算。它在低噪声前端,当信号强度和信噪比低尤为重要。

运转周期:有多少连接/断开周期可以连接承受,仍然符合其规格?这通常是在500或1000个循环。螺纹接插件,供应商指定的紧固力矩是在维持性能和可靠性的重要因素。

功率:电源处理由两个电阻损耗(加热)和绝缘击穿确定。虽然甚至几十年的设计主要是前处理几十瓦多,今天的设计界侧重于低功耗设备,如手机,微微蜂窝和毫微微蜂窝基站,视频接口,RF和小玩意。这些是在副1W范围,所以接插件可以小得多并且其额定功率是更小的约束。 [1]

射频接插件发展趋势

1、小型化:随着整机系统的小型化,RF接插件的体积愈来愈小,如SSMB、MMCX等系列,体积非常小。
2、高频率:美国HP早在几年前就已推出频率已达110GHz 的RF接插件。国内通用产品使用频率不超过 40GHz。软电缆使用频率不超过10GHz,半刚电缆不超过20GHz。
3、多功能:除起桥梁作用外,兼有处理信号的功能,如滤波、调相位、混频、衰减、检波、限幅等。
4、低驻波、低损耗:满足武器系统和精密测量的需要。
5、大容量、大功率:大容量、大功率主要适应信息高速公路的发展需要。
6、表面贴装:主要适应SMT技术(表面贴装技术)的发展需要,并有利于简化多层印制板的布线结构设计。
