MCX接插件是一种推入式连接结构,外形小巧,连接方便快速的射频同轴接插件。MCX接插件的特性阻抗为50Ω和75Ω两种阻值。由于MCX接插件采用的是推入式连接方式,这就使得接插件的连接与分离非常迅速,缩短了接插件的安装时间。MCX接插件在频率达到 6GHz 时仍然具有良好的电性能,还可以适配包括半刚电缆和软电缆等多种电缆,连接可靠,寿命长。

仁昊伟业科技是国内专业的MCX接头、接口生产厂家,供应各种常见高性能MCX接插件,更多未列出MCX 接插件产品,请联系我们索取更详细资料。

  • MCX依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
  • MCX和具有相同尺寸中心针的绝缘体的SMB相比,尺寸减少30%甚至跟多,因此重量更轻,可用于更小空间;
  • MCX推入式界面,非常适合快速插拔使用,方便快捷;
  • MCX头高性价比,出色的宽频性能和低反射率,使用性能稳定;

下单之前请联系我们获取MCX接插件产品免费样品

德索五金所有MCX 接头、接口产品可根据客户要求定制不同的尺寸和规格,常规产品提供免费样品测试。

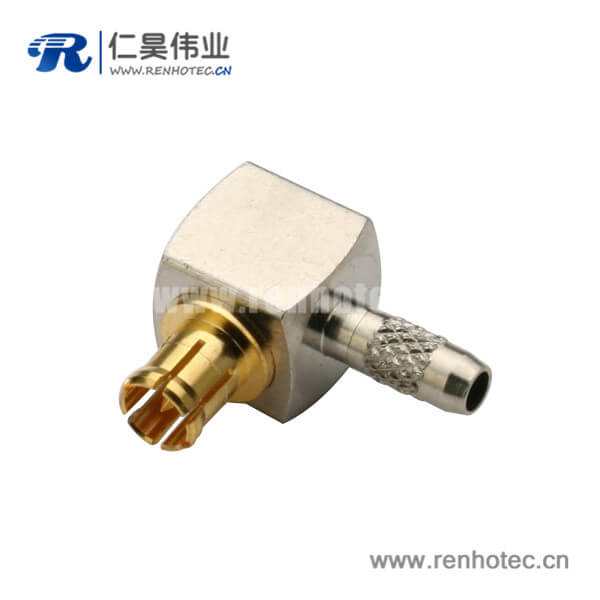

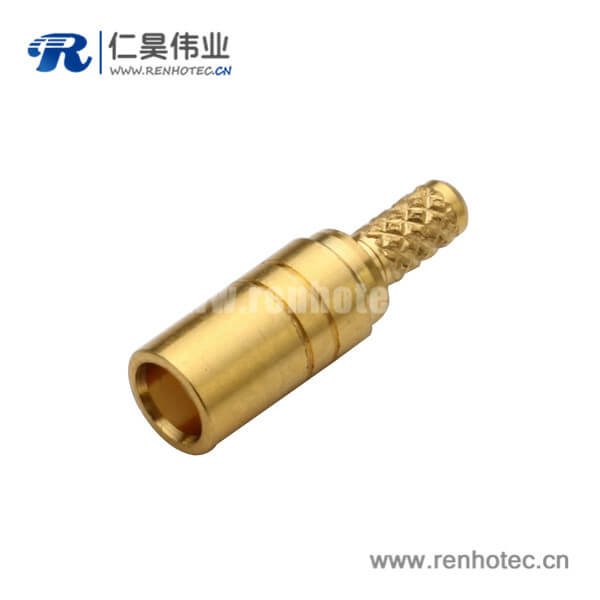

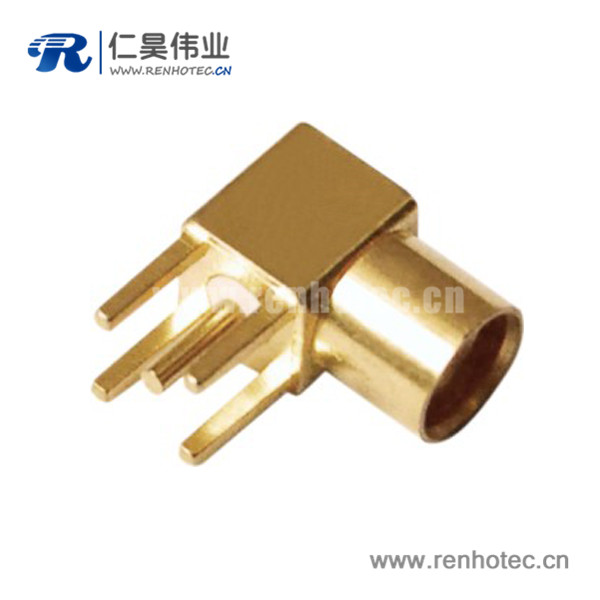

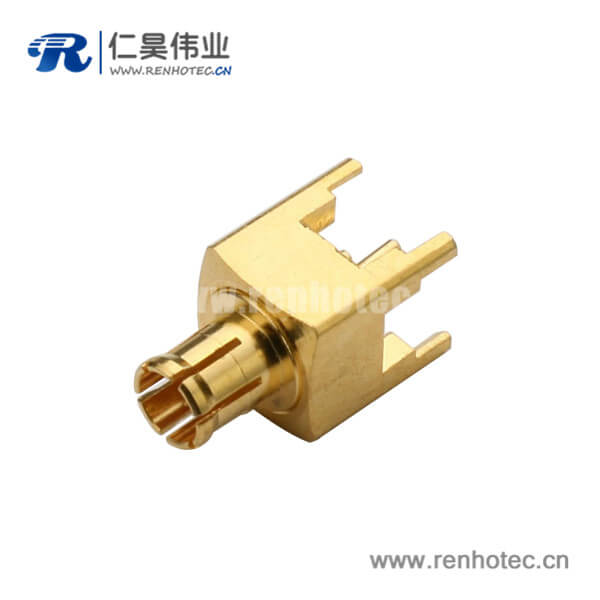

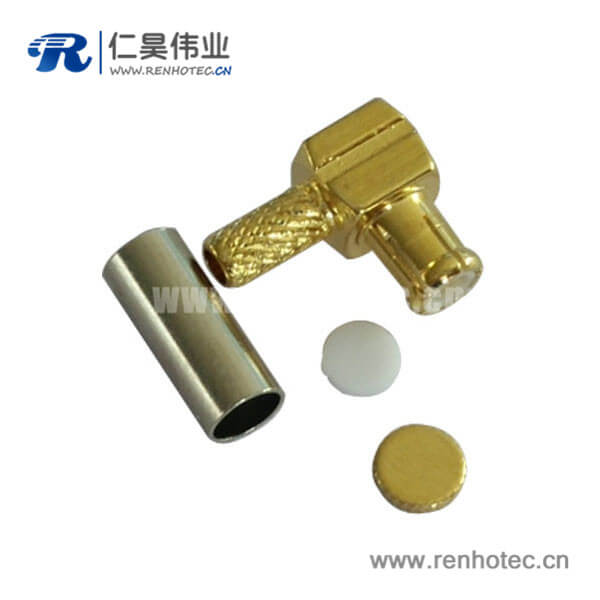

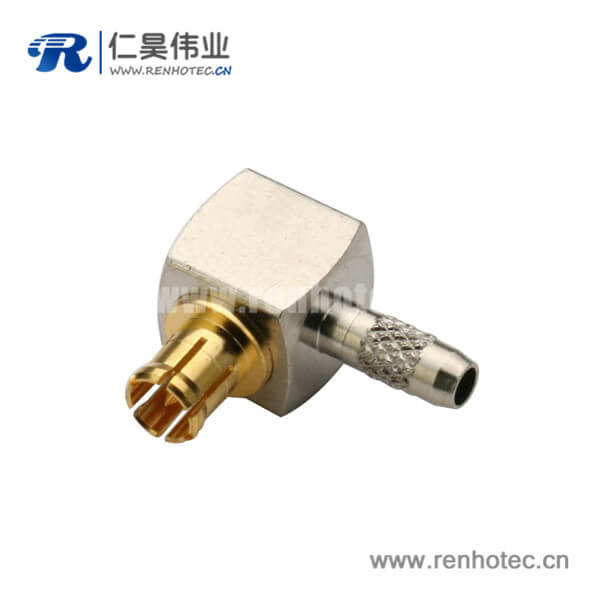

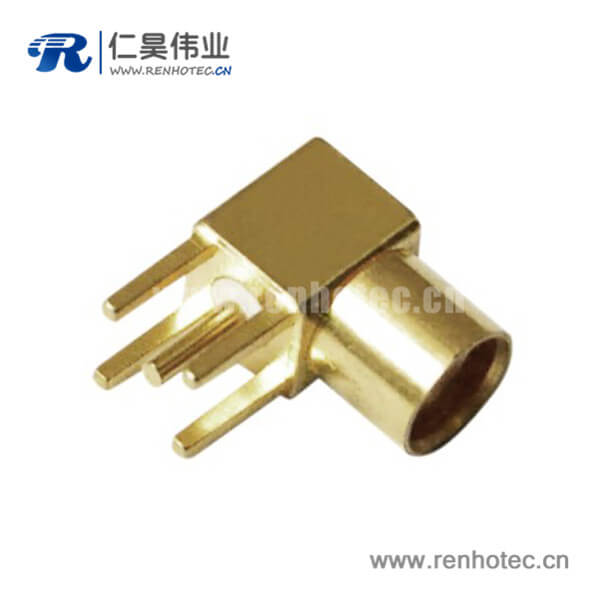

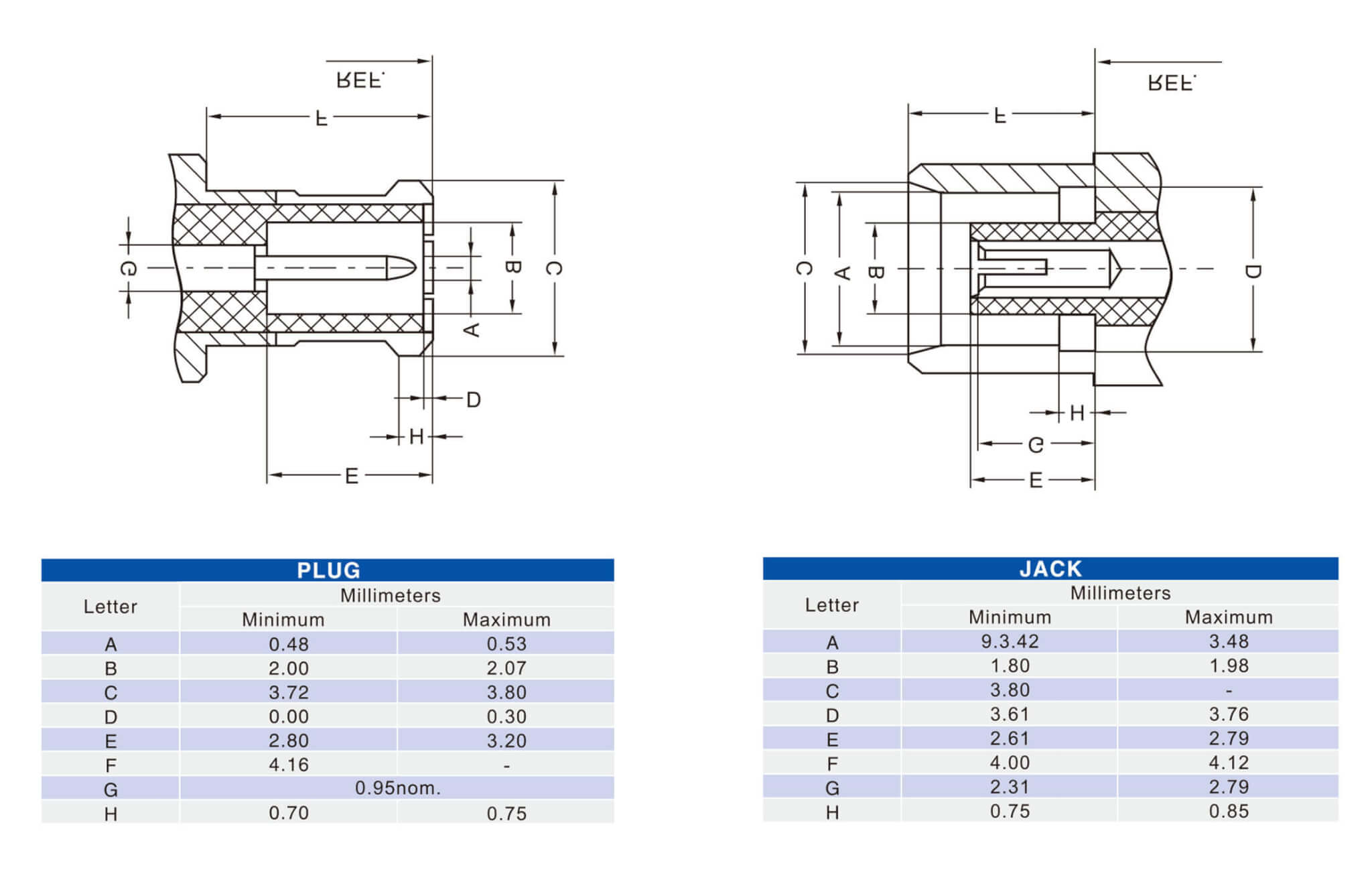

MCX 接插件产品界面

MCX接插件技术性能&规格参数

MCX接头电气性能

  • 阻抗:50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:1000 V rms
  • 工作电压:335 V rms
  • 中心接触电阻: ≦ 5.0 mΩ (Milliohms max.)
  • 外接触电阻:≦ 1.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 1000 mΩ

MCX接头机械性能

  • 耦合方式:推入式
  • 保持力:4 lbs min.
  • 配接耐久性:大于500次 (使用铍铜中心针时)

MCX接头环境性能

  • 温度范围:Teflon -65°C ~ +155°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101

MCX接插件市场情况

随着消费电子、汽车电子、通信终端市场的快速增长以及全球 mcx接插件生产能力不断向亚洲及中国转移,亚洲已成为 mcx接插件市场最有发展潜力的地方,而中国将成为全球 mcx接插件增长最快和容量最大的市场。据估计,未来中国 mcx接插件市场的成长速度将继续超过全球平均水平,未来5年内,中国 mcx接插件的市场规模年均增速将达到15[%],到2010年,中国的 mcx接插件市场容量将达257亿元。

mcx接插件的主要配套领域有交通、通信、网络、IT、医疗、家电等,配套领域产品技术水平的快速发展及其市场的快速增长,强有力地牵引着 mcx接插件技术的发展。 mcx接插件已发展成为产品种类齐全、品种规格丰富、结构型式多样、专业方向细分、行业特征明显、标准体系规范的系列化和专业化的产品。  总体上看, mcx接插件技术的发展呈现出如下特点:信号传输的高速化和数字化、各类信号传输的集成化、产品体积的小型化微型化、产品的低成本化、接触件端接方式表贴化、模块组合化、插拔的便捷化等等。以上技术代表了 mcx接插件技术的发展方向,但需要说明的是:以上技术并不是所有 mcx接插件都必需的,不同配套领域和不同使用环境的 mcx接插件,对以上技术的需求点是完全不一样的。
