资讯快车:全球5G接插件龙头安费诺为什么会选择摩方3D打印

2020年5月26日下午2点,摩方材料联合安费诺集团在南极熊平台上开展了一场直播,主题为“高精密3D打印技术在5G通讯领域的创新应用”,本场直播由摩方材料周建林先生和安费诺王翔先生主讲。

下面南极熊就带大家以图文的形式来回顾一下本场直播的部分内容,首先我们来了解一下本次直播的两家公司背景以及两位主讲人。摩方材料是高精密3D打印领域全球领导厂商,安费诺(Amphenol)是接插件领域的全球领导厂商。

摩方材料周建林的分享主要围以下四个方面:

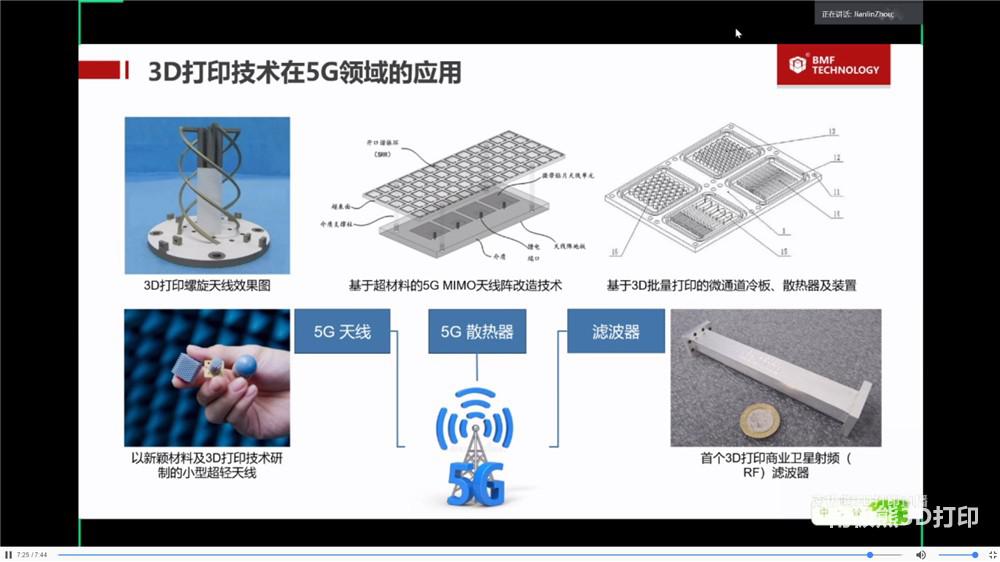

首先,周总展示了当前3D打印技术在5G领域的一些应用案例,主要包括5G天线、5G散热器、滤波器等。

而摩方材料与安费诺的合作,主要是聚焦在5G通讯接插件方面,5G接插件主要承载光信号和电信号的转化任务,其不但要实现大量数据的高速传输,而且还在朝着小型化、精密化的方向发展。此外,在壁厚、公差、介电常数、耐高温等方面也有着比较苛刻的要求。

根据Bishop&Associates统计的数据,2020年5G通信接插件的市场空间高阿达575亿元。以前,5G接插件的加工方式以开模注塑和机加工为主,而现在摩方材料的高精密3D打印成为新的加工方式。目前,主要用于满足结构验证、功能验证、工程阶段等1000件以下的制造需求,如果进入量产阶段,还是需要用到注塑工艺。

直播中,周总将摩方高精密3D打印与常见的光固化3D打印技术以及模具生产、CNC机加工等工艺进行了对比,对比内容主要包括交期、质量、费用三个方面。我们可以看出,摩方的高精密3D打印技术有着自己独特的优势。

此时,你可能会很感兴趣,究竟摩方材料的高精密3D打印是一种什么样的技术,周总引出了摩方材料工业级PμSL(面投影微立体光刻)技术的原理。该系统主要包括光源、成型、运动三大部分组成。摩方材料做了很多的技术改进,使其可以达到1μm~10μm的高分辨率,打印幅面可以达到100mm*100mm,此外还能支持50℃加热打印工艺以适应更多的打印材料。

目前,摩方材料nanoArch工业级系列3D打印系统主要有5款设备,分别是nanoArch P130、S130、P140、S140Pro、P150。直播中周总主要介绍的是S140 PRO这款设备,同时也是用在5G领域中最多的一款。

摩方材料还开发了一系列专用的3D打印材料,可以覆盖工程应用、生物应用和功能材料。周总重点解析了其中的HTL(耐高温树脂)、HKE(高强度韧性树脂)两款材料。

目前,除了本次联合直播的安费诺外,还有20多家知名的接插件企业与摩方材料建立了合作。

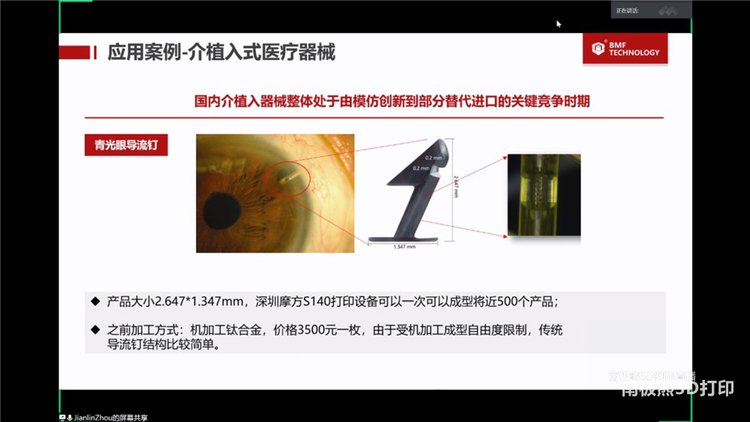

最后,周总列举了摩方材料合作的4个高精密3D打印的应用案例,包括:精密接插件、内窥镜、青光眼导流钉、微流控芯片。3D打印在这些高精密部件的制造中发挥了其优势。

随后,安费诺集团的王翔先生介绍了安费诺的业务情况,并分享了公司在研发接插件的过程中是如何从采用快速开模转向摩方高精密3D打印的。

安费诺是一家综合性的国际企业,其产品覆盖航空、汽车、移动终端、IT数据、移动网络、接插件等领域,2019年营收高达82亿美元(约585亿人民币)。

这样的一家国际巨头,为何会选用摩方材料的3D打印服务,王翔在直播中表示,目前安费诺旗下的4个大通讯生产厂、6个研发与生产点都在与摩方材料进行合作,而且一致满意。

探究其主要原因在于,摩方材料解决了他们在研发、制样过程中的难题,不但打印的样品精度等参数完全满足要求,而且制造周期与快速开模相比大幅缩短,大大提高了其研发部门的效率,并降低了试错成本。

此外,王翔还列举了多个安费诺与摩方材料的案例,并对双方未来的合作提出了期许和展望。更多精彩直播细节,请观看视频回放。

直播过程中的观众问答:

3D打印Allen张磊: 材料是哪种的,性能怎么样

材料是丙烯酸树脂

Bye 029: 不知道有没有开发陶瓷浆料

有的,适配陶瓷浆料的设备是今年的新品设备

3D打印Allen张磊: 支撑是包覆式的,还是像SLA那样的支架式的

支架式的

Bye 029: 陶瓷浆料也能达到这种精度?陶瓷粉对光的折射影响很严重的啊

陶瓷打印最高精度10um,陶瓷颗粒的确会对光有影响,我们也做了很多相关研究工作

Bye 029: S140是什么啊,材料型号吗

S140是设备型号,10um光学精度,带拼接模式打印

Daisy.Z?: 请问和nanoscribe相比性能如何?谢谢老师

设备原理和对应应用领域不一样,双光子主要用于纳米尺度的三维加工,摩方的设备处于微米尺度三维加工,最大加工尺寸可以到几十毫米

田建涛: 成型精度绝对领先,对于金属材料,有没有相关成型研究?

可以混合金属颗粒进行打印

田建涛: 可以介绍下设备是如何做到高精度打印的吗?

这个我们刚才的PPT也有详细介绍,需要高精度光学系统、精密运动系统以及材料等各方面的配合

3D打印顾问 Daly李: 你这个光学精度感觉就是层厚吧

光学精度是光机单个像素点大小,加工的最小二维特征尺寸可以做到单像素大小

一个大鸭梨: 请问一下有用于医疗领域的高精度生物树脂案例吗?树脂一般不是有毒吗?

有生物兼容性树脂,已经取得第三方检测认证, 可以用于人体表面接触的一类医疗器械

两家春(ZH 邓工): 你们尝试过金属和陶瓷粉混合粉的打印吗?

这个暂时还没做过
