简述USB-C型接插件交替模式解决方案

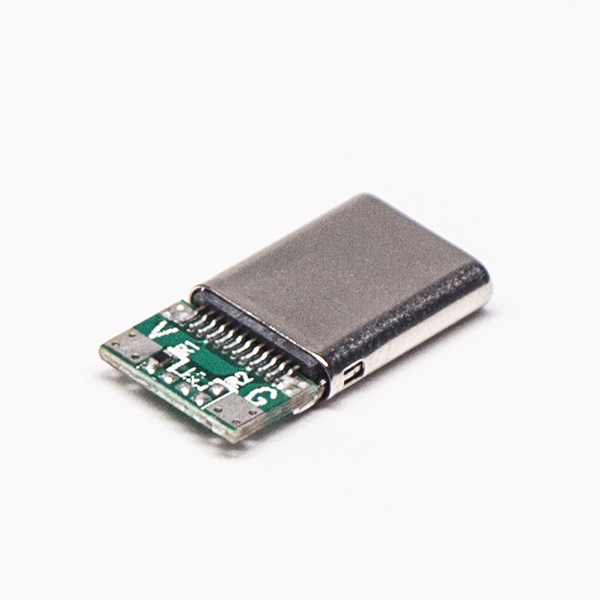

USB-C型接插件,在我们的生活中是比较常见的元器件之一,多用于消费电子产品中,那么你知道USB-C型接插件交替模式解决方案是什么样的吗,下文中,仁昊伟业科技接插件工程师将重点为您介绍一下USB-C型接插件交替模式解决方案,希望通过我们的讲解,您对于USB-C型接插件有一个更深的认识。

USB-C型接插件交替模式解决方案是怎样实现的你可清楚,在最新研发的通用串行总线USB-C型接插件增添了许多增强的功能,可翻转、可逆,还能通过单个连接传送数据、视频和电力。其规范给C型端口下了定义,这样它就可以一直支持USB,同时在为交替模式确定的规范界限内,还能启用运行的交替模式。USB电力传送协议可实现增强的电力传送功能。

当C型接插件以惟USB(USB-only)模式运行而无需进行视频或大功率传送时,将需要配置通道(CC)控制器和/或多路复用器(MUX)开关。如果打算启用视频和电力传送等扩展的功能,将需要额外的组件,如PD控制器和适用于信号映射的MUX开关。采用TI的PD和C型解决方案(TPS65982和HD3SS460),就能启用具有DisplayPort视频和PD功能的C型端口。

那TI的PD和C型解决方案TPS65982和HD3SS460又是什么呢?

TPS65982:是PD控制器,能处理支持C型连接协议的CC逻辑。它还能管理PD消息交换,以实现扩展的功能,如电力传送和视频传输。TPS65982带有集成式电源场效应晶体管(FET)开关,旨在通过USB C型端口处理电力传送事宜。此外,它还能管理外部功率FET,以便支持电力传送功能。

HD3SS460:是一种交叉点开关,能根据方向和C型连接的模式来启用USB和PD信号路径,该PD协议可决定电源和数据的作用。值得注意的是,如果启用了特殊功能,C型接插件也不会丧失USB功能。

当PD消息发送功能不可用时,将需要通过USB来识别交替模式器件。USB布告板(USB Billboard)属于新的器件种类,能通过USB实现交替模式器件识别。如果所需的交替模式不能被启用或更新,那么USB主机应能访问USB布告板并指示当前的运行模式。必须在具有交替模式实施方案的任何USB C型器件上安装启用USB布告板。TPS65982具有集成式USB2端点,可支持USB布告板。

TI的C型电源和交替模式解决方案(TPS65982 + HD3SS460)支持描述的所有功能,以上描述是可以实现交替模式USB-C型的解决方案。

关于“USB-C型接插件交替模式解决方案”这方面的知识仁昊伟业小编就介绍到这里了,倘若您还想了解其他USB接插件相关问题,可以进入我们的USB接插件知识频道:http://www.jiechajian.net/category/jishuwendang/usb/查看更多。仁昊伟业科技是深圳地区知名的USB接插件生产厂家,生产过的USB接插件产品多达上百种,可快速解决USB系列接插件生产过程中遇到的难题,帮助客户少走弯路,承诺用户一年内免费质保,售后体系完善,通过了ISO认证,值得您的信赖。
