分享一下易操作的防水型BNC接插件制作教程

BNC接头主要用于监控工程中摄像设备输出时候导线和摄像机的连接头,与普通的d-sub接头有所差别。不知道您对于视频监控BNC接插件接头制作的知识了解多少,接下来深圳仁昊伟业科技有限公司技术人员将会手把手教您制作一下视频监控BNC接插件接头,亲测额,绝对管用。

免焊Q9:

将视频线剥开,剪掉锡纸,并将铜芯上的绝缘壳剪掉,留出部分铜芯线,屏蔽层的金属拧成另一条线;把Q9接头的套筒拧下来,用螺丝松开接头上的螺丝,将套筒套到视频线上,视频线同心轴插到接头的同心孔,螺丝拧紧,并且将金属网丝穿过铁片固定到接头铁片上,将铁片包在视频线上用钳子夹紧,拧上套筒就完成接头安装了,如下图:

制作监控bnc接头接插件所需的工具主要有螺丝刀、钳子、常用电工工具。

方法/步骤

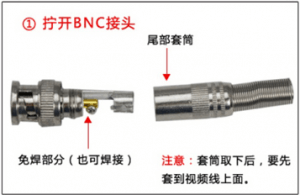

第一步、拧开BNC接头

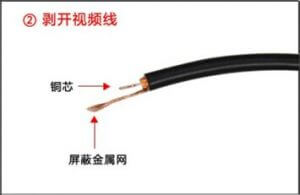

第二步、剥开视频线

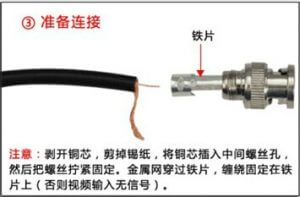

第三步、准备连接

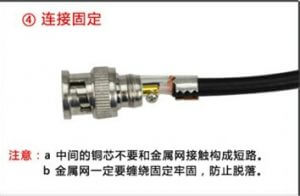

第四步、连接固定

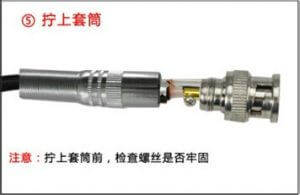

第五步、拧上套筒

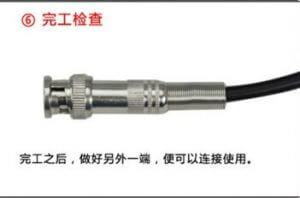

第六步、完工检查

END

注意事项

铜芯不能和金属网接触避免造成短路

金属网一定要缠绕固定牢固,防止脱落

阅读完上述内容之后,您对于视频监控BNC防水接插件接头制作应该已经十分清楚了,只要按照上文的图片步骤,一步一步操作,相信您很快能完成一个标准的视频监控BNC接插件接头制作,并体验到这种动手操作的乐趣。深圳仁昊伟业科技有限公司是一家专业的电子接插件生产厂家,有着丰富的电子接插件生产经验,产品通过了ISO认证,客户们可以放心购买。
