来聊一聊RJ45接插件接触件端接方式吧

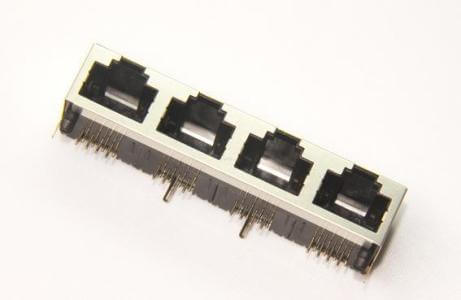

谈起rj45接插件产品,作为元器件行业中的一员,您一定不会觉得陌生吧。一般来说,rj45接插件接触件端接方式分为可分离和永久连接两种,每一种方式都有其自身的优势,具体的rj45接插件的端接方式有哪些呢?看完仁昊伟业工程师的介绍之后,您一定会惊叹,rj45接触件端接方式竟然有这么多种,下面一起来看看吧。

通常情况,较为常用的rj45接插件接触件端接方式有焊接、压接、绕接、插入、刺破这五种,具体如下:

1、焊接,一般包括导线与接触件的焊接、接触件与印制板焊接两种,常用手工和波峰等锡焊连接,原理是焊锡“湿润”其它金属的表面并且构成锡焊结合,其中存在着复杂的物理、化学及冶金学的各种力和效应的交织。牢固结合的关键因素有控制焊接温度、控制焊接时间、焊接表面的洁净等。需用助焊剂和焊料等,可能由于各种不当的操作在焊点的微观结构中存在隐患;

2、压接,压接可靠性高、操作方便、速度快、人员素质要求不高、能避免化学污染和热污染,压接的形式有多种,工防品上多用筒形压接,分为可拆卸可更换或不可拆卸可能更换。最重要的是导线、端子和操作工具三者之间的正确配合,另外剥线时不能伤导线,导线的插入深度要适当。压接工具有手动的压接钳、自动或半自动的压接机等。

3、绕接,是导线在受到张力的情况下进行缠绕,将实心导线绕在一个带有棱角的柱杆上,使其在棱角处发生变形,造成导线与柱杆之间的气密接触面。绕接的技术要求见MIL-STD-1130,有手动的绕接枪和程序控制自动绕接设备,绕接有两种型式,一是绕在柱杆上的全为裸导线;二是根部最后一圈为保留绝缘外皮的导线。绕接最突出的是可靠性高,比锡焊高2—3个数量级,操作简单,绕线错误或线路改进时,退线容易。但流过的电流几乎全是通过最初的少数线匝,绕接需要空间,只适合于小截面的单股软导线,故使用受到限制;

4、插入,是一种可分离的物理连接方法,即将排针排母接插件的端接部位插入多层印制板金属化孔内,由端接部位的弹性结构与金属化孔完成接触。

5、刺破,实际上是排针排母接插件接触件与带状电缆的压接,有两种方式,一是需穿破绝缘层(包围导体式压接);二是需穿刺导体本身以形成压接(穿刺导体式压接)。

上文中便是仁昊伟业针对rj45防水接插件接触件端接方式所做的讲解,读完之后是不是被rj45接插件接触件端接方式给惊到了,一个小小的产品,竟有这么多的学问。如果您有关于rj45接插件相关产品的采购定制需求,可以拨打我们的热线电话:0769-81153906,专业工程师辅助您的rj45产品采购工作。
