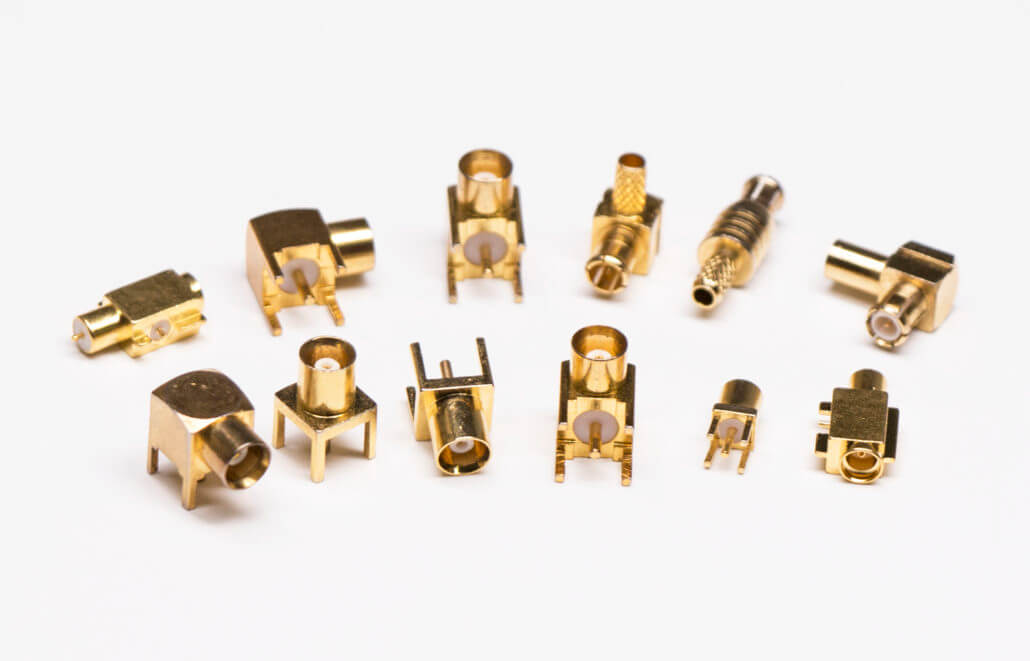

MMCX接口连接是一种同轴射频接插件,遵照欧洲电子元器件委员会22000传输规范。MMCX接口于1990年代研发,采用插入卡紧的连接方式,可以360度旋转。通常其特性阻抗为50欧姆。MMCX接口常见于个人电脑的无线PC卡上的天线接口,和一些PDA和GPS导航设备的GPS通讯天线插口上。在一部分的入耳式耳机上,也会使用到MMCX接口,以便更换数据线。

仁昊伟业是国内专业的MMCX接头生产厂家,供应各种常见高性能MMCX接口,更多未列出MMCX接插件产品,请联系我们索取更详细资料。

  • MMCX接头依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
  • MMCX接头和具有相同尺寸中心针的绝缘体的SMB相比,尺寸减少30%甚至跟多,因此重量更轻,可用于更小空间;
  • MMCX接头推入式界面,非常适合快速插拔使用,方便快捷;
  • MMCX接头高性价比,出色的宽频性能和低反射率,使用性能稳定;

下单之前请联系我们获取MMCX接插件产品免费样品

仁昊伟业科技所有MMCX 接头、接口产品可根据客户要求定制不同的尺寸和规格,常规产品提供免费样品测试。

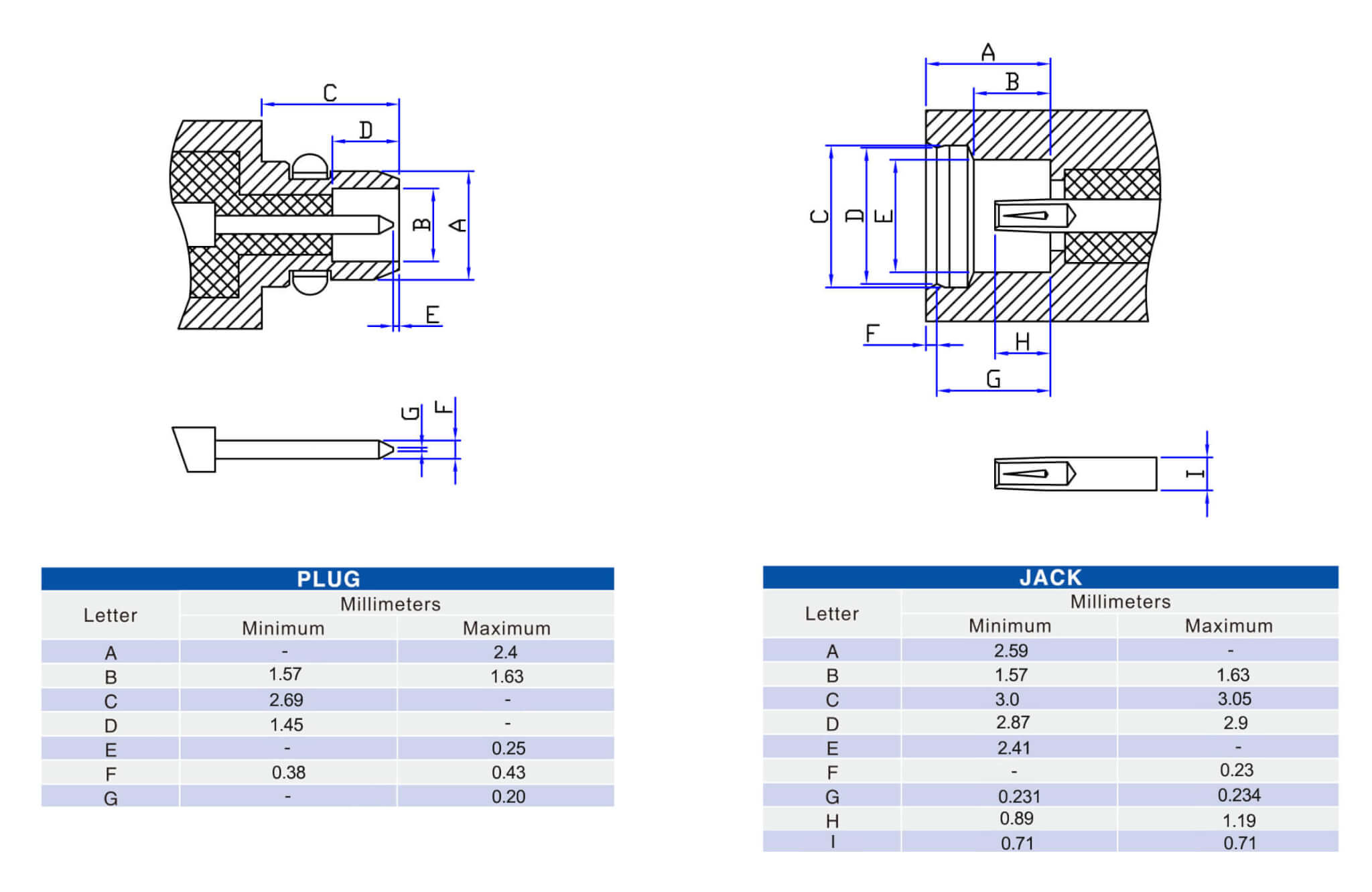

MMCX接插件产品界面

MMCX接插件技术性能&规格参数

MMCX接头电气性能

  • 阻抗:50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:500 V rms
  • 工作电压:170 V rms
  • 中心接触电阻: ≦ 5.0 mΩ (Milliohms max.)
  • 外接触电阻:≦ 1.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 1000 mΩ

MMCX接头机械性能

  • 耦合方式:推入式
  • 保持力:2.3 lbs min.
  • 配接耐久性:大于500次 (使用铍铜中心针时)

MMCX接头环境性能

  • 温度范围:Teflon -65°C ~ +155°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
