说一说板对板接插件分类及特性

当问起板对板接插件时,您能想到什么,对于板对板接插件的知识您又有多少了解,仁昊伟业工程师指出,板对板接插件的基本概念是把不同的电路板连接在一起,它有着很多不同的种类,每个种类都有着自己的特性,下面仁昊伟业接插件工程师将重点为您科普一下板对板接插件分类及特性,希望通过我们的讲解,您能对板对板接插件的认识更进一步。

第一、排针排母/插针

排针和排母,也叫排插,是最便宜、最常见的连接方式。

应用场景:低端、大尺寸的智能设备,开发板、调试板等。

优点:便宜、方便,硬连接很稳固,过电流能力强、方便焊线和测试。

缺点:体积大,难弯曲,间距大,很难做上百pin的连接(太大了)。

第二、高端一些的板对板排插

比排针更密集,在紧凑型产品上用的很多。

应用场景:常规智能硬件产品上基本都有在用,使用非常广泛。

优点:pin数多、体积小,1厘米的长度能做40个脚(同样尺寸的排插只能做不到20个)。

缺点:价格贵、不能经常插拔、结构设计需要固定好。

第三、加厚型板对板接插件

板对板、板对线,能拆开,能合并,能插在排针上。

使用场景:开发板、测试板,体积大且固定不动的设备(如电脑机箱接线)

优点:便宜,常见,搭配排针使用,非常便于连接和测量

缺点:体积大,不好固定,不适合量产场景。

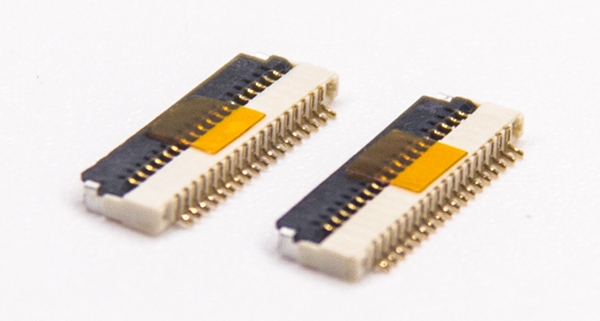

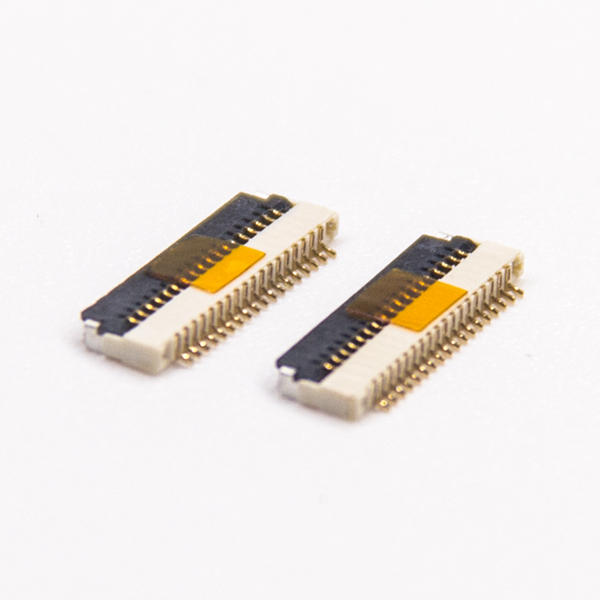

第四、FPC接插件插接/ZIF接插件

很多智能硬件设备,需要把信号从主板拉出来,FPC可弯折、体积小、形状多变,是个不二选择

使用场景:主板和副板的连接、主板和外设的连接、需要弯曲的线路、紧凑的产品空间。

优点:既紧凑又便宜。

读完上文之后,此刻的你对于板对板接插件分类及特性应该不在陌生了,更多板对板相关的专业知识文档,可以关注仁昊伟业的资讯频道,每天我们都会整理一些接插件相关的技术文档免费分享给用户查阅。如需采购板对板接插件相关的产品,请直接拨打我们的热线电话:400-6263-698,专业工程师为您服务额。

仁昊伟业科技是深圳地区专业的板对板接插件厂家,有着丰富的板对板系列生产经验,可帮助用户快速解决各种板对板产品生产设计的难题,在仁昊官网下单,不用为售后问题担忧,产品均是通过了ISO认证的,符合国际环保要求,承诺每一位用户免费质保,并且接受定制,还在犹豫什么,快来下单吧。
